Gerbang logika adalah piranti dua keadaan, yaitu mempunyai
keluaran dua keadaan: keluaran dengan nol volt yang menyatakan logika 0 (atau
rendah) dan keluaran dengan tegangan tetap yang menyatakan logika 1 (atau
tinggi). Gerbang logika dapat mempunyai beberapa masukan yang masing-masing
mempunyai salah satu dari dua keadaan logika, yaitu 0 atau 1. Gerbang logika
dapat digunakan untuk melakukan fungsi-fungsi khusus, misalnya AND, OR, NAND,
NOR, NOT atau EX-OR (XOR).
A. Gerbang AND Dan NAND
Gerbang AND digunakan untuk menghasilkan logika 1 jika semua

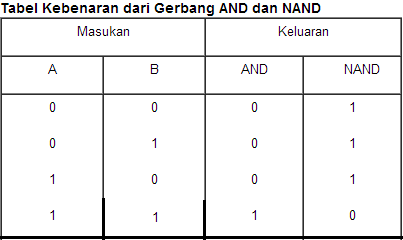

masukan mempunyai logika 1, jika tidak akan dihasilkan logika 0. Daftar yang
berisi kombinasi semua kemungkinan keadaan masukan dan keluaran yang dihasilkan
disebut sebagai Tabel kebenaran dair gerbang yang bersangkutan. Gerbang NAND
akan mempunyai keluaran 0 bila semua masukan pada logika 1. Sebaliknya, jika
sbeuah logika 0 pada sembarang masukan pada gerbang NAND, maka keluarannya akan
bernilai 1. Kata NAND merupakan
kependekan dari NOT-AND, yang merupakan ingkaran gerbang AND. Simbol AND dan
NAND
B. Gerbang OR Dan NOR Gerbang OR akan memberikan keluaran 1
jika salah satu dari masukannya pada keadaan 1. Jika diinginkan keluaran
bernilai 0, maka semua masukan harus dalam keadaan 0 . Gerbang NOR akan memberikan
keluaran 0 jika salah satu dari masukkannya pada keadaan 1. Jika diinginkan
keluaran bernilai 1, maka semua masukan harus dalam keadaan 0. Kata NOR
merupakan kependekan dari NOT-OR, yang merupakan ingkaran dari gerbang OR.
C. Gerbang NOT
Gerbang NOT merupakan gerbang satu-masukan yang berfungsi
sebagai pembalik (inverter). Jika masukannya tinggi, maka keluarannya rendah,
dan sebaliknya. Tabel kebenaran dari gerbang NOT tersaji pada tabel dibawah.
D. Gerbang XOR Gerbang XOR (dari kata exclusive-or) akan
memberikan keluaran 1 jika masukan-masukannya mempunyai keadaan yang
berbeda. Dari Tabel tersebut dapat
dilihat bahwa keluaran pada gerbang XOR merupakan penjumlahan biner dari
masukannya. Berikut tadi sedikit gambaran tentang gerbang logika pada
elektronika digital. Gerbang -gerbang logika dasar digital tersebut diatas
merupakankomponen dasar yang penting dan digunakan untukmembangu sistem digital
yang.
